お客様の業種
自動車関連
お困りの内容
自動溶接ロボット工程の溶接ブースの形状で、天井部を平らにした方がよいか、傾斜をつけた方がよいか、また、排気吸い込み口が天井にあったほうが良いのか、壁面にあったほうが良いのかなど、ブースを実際に施工する前に検証したい。また、可視化することで関連部署の関係者への説明資料としたい。
解決策・解決方法

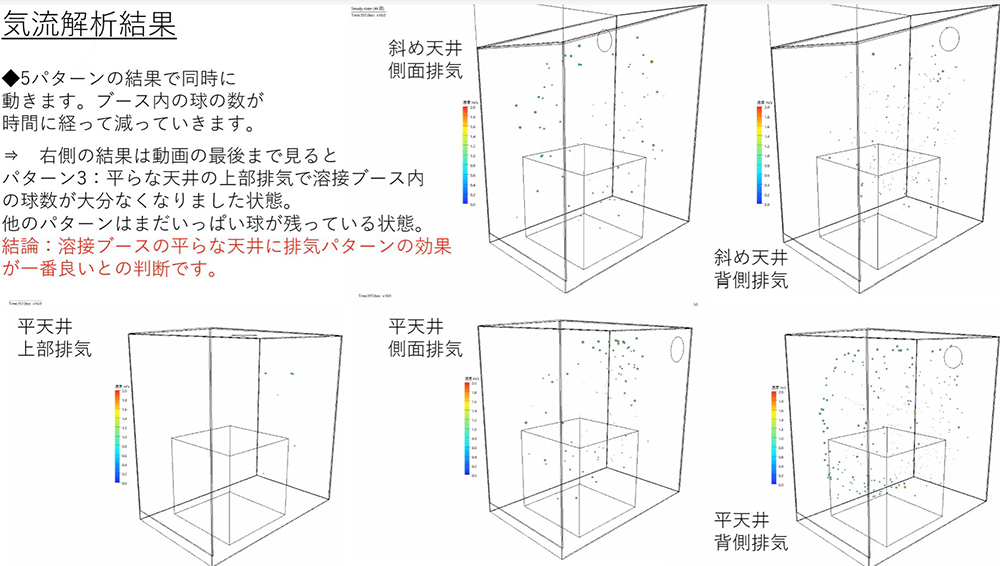

気流解析ソフトを用いて、ブースを3Dで表現し、排気口、給気口を設定して解析を行いました。解析エリアに空気を可視化した粒を置き、その粒がなくなる（＝ブース内の空気がなくなる）時間を比較して可視化しました。
解決した結果・お客様からの声
気流を可視化することで関係者間の認識あわせがスムーズでした。また、施工前に各パターンを検証することでブース形状の基本形を作ることができました。
